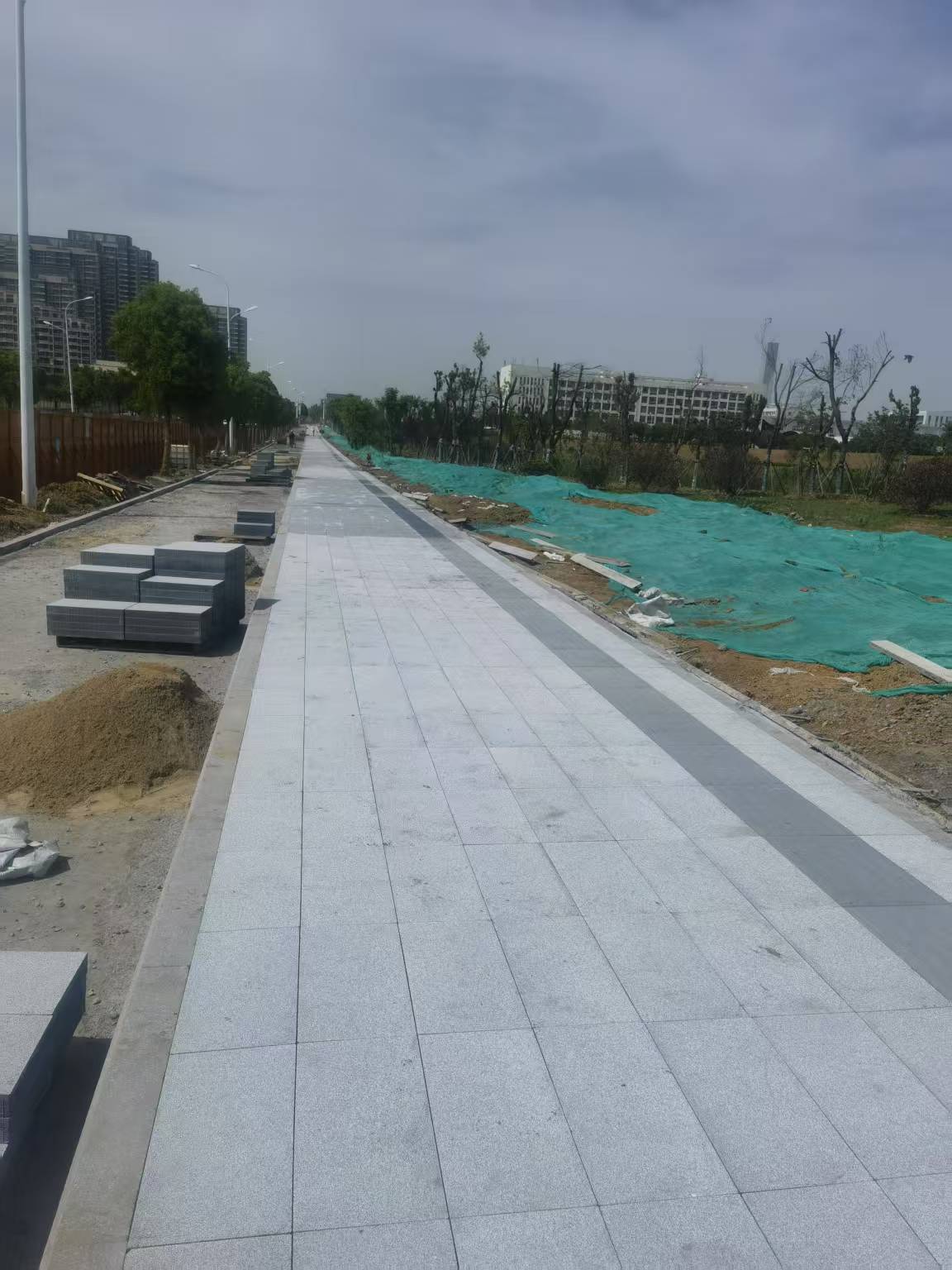

仿石材路面砖出现反碱（也称泛碱、起霜）的主要原因在于水溶解材料内部的碱性物质（主要是氢氧化钙）或可溶性盐类，随着水分迁移到表面，水分蒸发后，这些物质结晶析出形成白色粉末状或絮状物。

具体原因可以归结为以下几个关键方面：

1.材料自身因素：

（1）水泥水化产物：水泥是仿石材砖的主要胶凝材料。水泥水化过程中会生成大量的氢氧化钙（Ca(OH)₂），这是最主要的可溶性碱的来源。

（2）骨料和添加剂：使用的砂、石骨料如果含有可溶性盐（如钠、钾、镁的硫酸盐或碳酸盐），或者为了提高性能添加的外加剂（如早强剂、减水剂、防冻剂）含有可溶性盐（尤其是钠盐），都会增加可溶物的总量。

（3）密实度与孔隙率：砖体在生产过程中如果压制成型不够密实，或者水灰比过高导致内部孔隙率大、连通孔隙多，就为水分的储存和迁移提供了通道，更容易发生反碱。

2.水分来源：

（1）施工用水：这是最主要、最直接的原因。

（2）搅拌用水：生产砖坯或铺设时拌合砂浆、混凝土基层使用的水。

（3）养护用水：新铺装的砖和基层需要洒水养护，如果水量过大或养护时间过长，多余的水分滞留在结构内部。

（4）砖块本身含水：新出厂或储存不当的砖块可能含有较高的内部水分。

（5）环境水分：

雨水/雪水：铺装后遭遇雨雪天气，水分会渗入砖缝和砖体内部。

地下水/地表水：如果基层或路基排水不畅，地下水或地表积水会通过毛细作用上升。

空气湿度：高湿度环境会减缓表面水分的蒸发，也可能提供少量水分来源（冷凝）。

3.水分迁移：

（1）当砖体或基层内部存在水分（施工水、环境水）时，这些水分会溶解内部的可溶性碱和盐分（主要是Ca(OH)₂）。

（2）在毛细作用和水蒸气压力差（内部湿度高，外部干燥）的驱动下，溶解了盐碱的水溶液会通过砖体内部的孔隙、微裂缝以及砖与砖之间的接缝，逐渐向表面迁移。

4.蒸发结晶：

（1）当含碱含盐的水溶液到达砖体表面后，水分开始蒸发到空气中。

（2）随着水分不断蒸发，溶液浓度不断提高，最终达到过饱和状态，溶解在其中的氢氧化钙会与空气中的二氧化碳反应生成白色的碳酸钙（CaCO₃）沉淀。其他可溶性盐（如硫酸钠、硫酸钾等）也会直接结晶析出。

（3）这些白色的碳酸钙和其他盐类晶体就沉积在砖的表面，形成我们所看到的“反碱”现象。

5.施工和养护不当：

（1）基层未干燥：在铺设面砖前，混凝土或砂浆基层未充分干燥，内部含有大量水分和未完全反应的Ca(OH)₂。

（2）砖块湿润铺设：铺设时砖块本身过湿。

（3）勾缝不当：使用含碱量高的普通水泥砂浆勾缝，且勾缝不密实，雨水容易渗入并溶解缝内物质。

（4）养护过度/不当：养护期间喷水过多、过频，或者覆盖物（如塑料薄膜）导致局部积水、阻碍水分均匀蒸发。

（5）排水不畅：铺装系统设计或施工不当，导致雨水或融雪水不能及时排走，长期浸泡。

（6）低温/潮湿环境施工：在低温、高湿环境下施工，水分蒸发慢，盐碱迁移时间长，更容易在表面累积。

6.外部环境因素：

（1）温差变化：昼夜温差大可能导致材料内部产生微裂缝，加速水分迁移通道的形成。

（2）冻融循环：在寒冷地区，渗入的水分结冰膨胀会破坏结构，增加孔隙率，加剧反碱。

（3）使用除冰盐：冬季在路面上撒的除冰盐（如氯化钠、氯化钙）会渗入砖体，提供额外的可溶性盐分来源，加剧反碱，甚至导致盐冻破坏。

总的来说，反碱是“水+可溶性物质（碱、盐）+迁移通道+蒸发”共同作用的结果。要预防或减轻仿石材路面砖的反碱，关键在于控制水源、减少可溶物、阻断迁移通道、促进合理干燥，这涉及到材料选择、生产工艺、施工工艺（尤其是水控制和排水）、养护管理等各个环节。
